炭黑產業網據慧正資訊消息，11月4日松井股份“用于燙金的UV涂料”技術獲得中國專利授權。該技術發明專利授權號為CN112127206B。
燙金(又稱燙印)是近年來被廣泛應用于包裝材料表面裝潢的一種工藝，其是通過將燙金膜上的圖案轉移到待燙金物上，從而在待燙金物上制造出各種樣品的圖案，形成鮮艷、富麗的金屬效果燙金圖案。燙金包裝不僅能使得包裝擁有熠熠奪目的色彩，凸顯出商品的特性，而且包裝擁有更好的立體感，更能吸引消費者的注意力，提高商品的銷量。然而，由于燙金層不耐劃傷且極易磨損，因此需在表面涂覆涂料以進行保護。
目前，在燙金層表面使用的涂料通常為雙組分聚氨酯(Polyurethane，PU)涂料或氣干涂料，然而由于其完全固化通常需要持續數小時烘烤，這不僅會導致素材變形，而且會造成生產效率低下并影響產品品質，嚴重降低了生產效益。此外，固化后漆膜表面的光澤低易磨損，影響燙金層的外觀效果及對燙金層的保護功效不持久且涂層不耐臟污。紫外光固化涂料具有生產效率高、節能、環保、經濟等優勢，有良好的光澤及耐磨損性能，然而其對燙金層的附著力不佳。
為了解決以上問題，松井股份以“對燙金層具有良好附著力的UV涂料”為技術目標，進行了研發，并于2022年11月完成專利授權保護。
“對燙金層具有良好附著力的UV涂料”的特點：
1、相較于雙組分PU涂料或氣干涂料，本發明實施例方案的涂料具有光澤高、硬度高、耐磨性好、抗臟污性好等優點，同時還具有節能、環保、高效經濟等優點;
2、相較于現有技術中的普通UV涂料，新涂料對于燙金層具有良好的附著力;
3、依待燙金物材質的不同，可以調整樹脂單體的具體種類及物料比例，以更好地制備適宜的保護層，有效地解決了現有涂料對燙金層附著力差等問題，同時還提高了生產的靈活性。

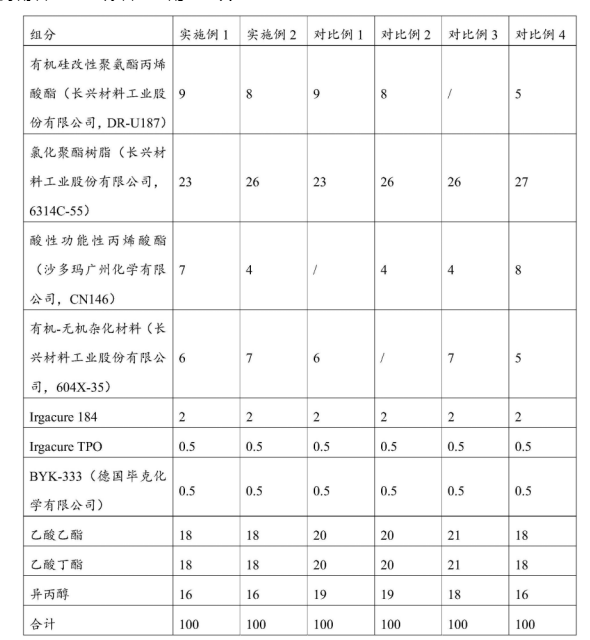

關于““對燙金層具有良好附著力的UV涂料”的配方建議

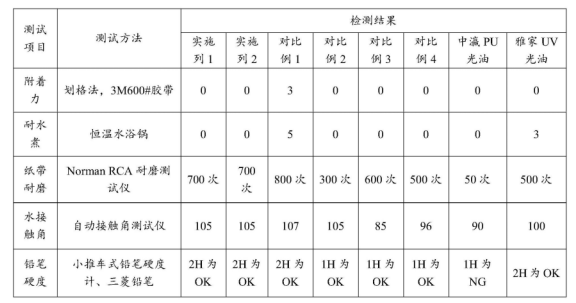

以上配方對應的涂層性能檢測結果
