㈣涂料用炭黑的分散
⒈分散過程

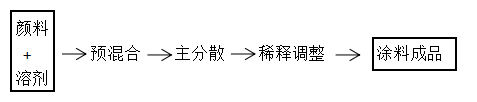

一般涂料用顏料的分散和涂料制造過程如圖：
在涂料的制造過程中使用的材料和設備如下：
①預混合工序 為主分散過程配制出最佳組成和最佳流動狀態的配合物。在此過程中當顏料為炭黑時，炭黑粒子的附聚體表面被漆料完全潤濕，較大的附聚體已被破碎。
②主分散工序(研磨分散) 對已被漆料潤濕的炭黑附聚體，施加沖擊和剪切能使達到涂料要求細度進行分散的工序。最終使炭黑被粉碎到近于聚集體的狀態，炭黑從漆料中吸附了樹脂成分。
③稀釋調整(沖淡)工序 在高濃度膏狀物中，添加必要數量的樹脂、溶劑和助劑，使達到涂料產品預定粘度和組成的稀釋調整工序。控制添加樹脂溶液和溶劑的添加量，調節添加量，調節添加順序、速度、溫度及攪拌條件，使稀釋后的涂料產品中的顏料不會再凝聚。
2.分散設備
根據不同涂料分散體系的粘度、溶劑的揮發性、生產方式以及最終分散的粒徑，可使用如下的分散設備。
①捏合型 如捏合機、行星式混合器等，常用于原料粘度大，產生剪切力也大的硬質糊膏的分散。
②壓縮剪切型 如三輥研磨機、雙輥研磨機，是在輥簡間隙中施加大的壓力而產生大剪切應力的分散設備，適用于高粘度(可以達到1000Pa·s)，高附著力的物料。
③攪拌混合型 如膠體磨、 Kady磨等，依靠高圓周速度(300~1200m/min)的攪拌器，產生高的剪切速度。
④磨碎剪切型 如砂磨機和球磨機等，以球或砂(或稱珠)的沖擊和剪切應力來分散的設備，球磨機可施加102~ 105Pa的剪切應力。砂磨機適于在有揮發性的低粘度(可以達到1~ 10Pa·s)的液體中的分散。
涂料用炭黑有粉狀和粒狀兩種形態，粉狀炭黑視比容大，易飛揚污染，但容易在漆料中分散;粒狀炭黑視比容小，不易飛揚但難分散，一般選用粉狀炭黑，則需要采用剪切應力較大的分散設備。
3.分散及分散穩定性的機理
一般炭黑在涂料中的分散需經歷以下三個過程。
⑴炭黑被漆料潤濕，由炭黑一空氣界面轉為炭黑一漆料界面，
⑵炭黑被分散，炭黑的附聚體被破碎為聚集體。
⑶炭黑粒子的穩定化。炭黑聚集體表面吸附漆料中的樹脂和表活性劑，以保持膠態粒子的準穩定狀態。
